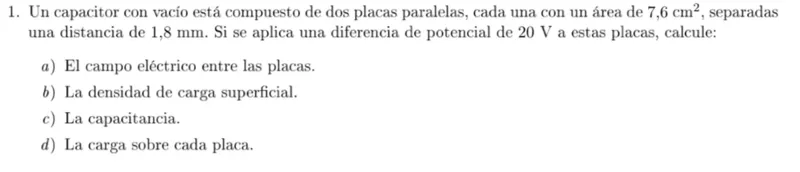

Questions: 1. Un capacitor con vacío está compuesto de dos placas paralelas, cada una con un área de 7,6 cm², separadas una distancia de 1,8 mm. Si se aplica una diferencia de potencial de 20 V a estas placas, calcule: a) El campo eléctrico entre las placas. b) La densidad de carga superficial. c) La capacitancia. d) La carga sobre cada placa.

1. Un capacitor con vacío está compuesto de dos placas paralelas, cada una con un área de 7,6 cm², separadas una distancia de 1,8 mm. Si se aplica una diferencia de potencial de 20 V a estas placas, calcule:
a) El campo eléctrico entre las placas.
b) La densidad de carga superficial.
c) La capacitancia.
d) La carga sobre cada placa.
Transcript text: 1. Un capacitor con vacío está compuesto de dos placas paralelas, cada una con un área de $7,6 \mathrm{~cm}^{2}$, separadas una distancia de $1,8 \mathrm{~mm}$. Si se aplica una diferencia de potencial de 20 V a estas placas, calcule: a) El campo eléctrico entre las placas. b) La densidad de carga superficial. c) La capacitancia. d) La carga sobre cada placa.
failed

Solution

failed
failed
Solución del problema de capacitor con vacío

Cálculo del campo eléctrico entre las placas.

Identificación de datos

  • Diferencia de potencial: $V = 20 \text{ V}$
  • Separación entre placas: $d = 1.8 \text{ mm} = 1.8 \times 10^{-3} \text{ m}$

Aplicación de la fórmula del campo eléctrico uniforme

El campo eléctrico uniforme entre placas paralelas se relaciona con la diferencia de potencial mediante: \begin{align} E = \frac{V}{d} \end{align}

Sustituyendo los valores: \begin{align} E = \frac{20 \text{ V}}{1.8 \times 10^{-3} \text{ m}} = 11,111.11 \text{ V/m} \end{align}

Resultado del campo eléctrico

\begin{align} \boxed{E = 1.11 \times 10^4 \text{ V/m}} \end{align}

Cálculo de la densidad de carga superficial.

Relación entre campo eléctrico y densidad de carga

Para un capacitor de placas paralelas, la densidad de carga superficial $\sigma$ se relaciona con el campo eléctrico mediante: \begin{align} \sigma = \varepsilon_0 E \end{align}

Donde $\varepsilon_0 = 8.85 \times 10^{-12} \text{ F/m}$ es la permitividad del vacío.

Cálculo de la densidad de carga

Sustituyendo el valor del campo eléctrico calculado anteriormente: \begin{align} \sigma &= \varepsilon_0 E\\ &= (8.85 \times 10^{-12} \text{ F/m})(1.11 \times 10^4 \text{ V/m})\\ &= 9.83 \times 10^{-8} \text{ C/m}^2 \end{align}

Resultado de la densidad de carga superficial

\begin{align} \boxed{\sigma = 9.83 \times 10^{-8} \text{ C/m}^2} \end{align}

Cálculo de la capacitancia.

Identificación de datos adicionales

  • Área de cada placa: $A = 7.6 \text{ cm}^2 = 7.6 \times 10^{-4} \text{ m}^2$
  • Separación entre placas: $d = 1.8 \times 10^{-3} \text{ m}$
  • Permitividad del vacío: $\varepsilon_0 = 8.85 \times 10^{-12} \text{ F/m}$

Aplicación de la fórmula de capacitancia para placas paralelas

La capacitancia de un capacitor de placas paralelas en el vacío está dada por: \begin{align} C = \frac{\varepsilon_0 A}{d} \end{align}

Sustituyendo los valores: \begin{align} C &= \frac{(8.85 \times 10^{-12} \text{ F/m})(7.6 \times 10^{-4} \text{ m}^2)}{1.8 \times 10^{-3} \text{ m}}\\ &= \frac{6.73 \times 10^{-15} \text{ F·m}}{1.8 \times 10^{-3} \text{ m}}\\ &= 3.74 \times 10^{-12} \text{ F} \end{align}

Resultado de la capacitancia

\begin{align} \boxed{C = 3.74 \text{ pF}} \end{align}

Cálculo de la carga sobre cada placa.

Aplicación de la definición de capacitancia

La carga $Q$ en un capacitor se relaciona con la capacitancia $C$ y la diferencia de potencial $V$ mediante: \begin{align} Q = CV \end{align}

Cálculo de la carga

Sustituyendo los valores de capacitancia y voltaje: \begin{align} Q &= CV\\ &= (3.74 \times 10^{-12} \text{ F})(20 \text{ V})\\ &= 7.48 \times 10^{-11} \text{ C} \end{align}

Resultado de la carga sobre cada placa

\begin{align} \boxed{Q = 7.48 \times 10^{-11} \text{ C}} \end{align}

a) Campo eléctrico: \boxed{E = 1.11 \times 10^4 \text{ V/m}} b) Densidad de carga superficial: \boxed{\sigma = 9.83 \times 10^{-8} \text{ C/m}^2} c) Capacitancia: \boxed{C = 3.74 \text{ pF}} d) Carga sobre cada placa: \boxed{Q = 7.48 \times 10^{-11} \text{ C}}
